Ao clicar neste botão, será aberto o programa auxiliar do Sistema Operacional para selecionar um ou mais arquivos a serem considerados na importação. Após selecionar os arquivos, os mesmos serão mostrados em uma lista logo abaixo deste campo. Cada item possuirá as informações de descrição, tamanho do arquivo e opção de exclusão do arquivo desta lista.
Também após selecionar os arquivos, serão habilitados os campos Importar, utilizado para importar para o sistema as informações do arquivo e Excluir utilizado para excluir todos os itens listados.

Se este campo estiver marcado, ao clicar em Gerar para cadastrar (ou atualizar) a ficha técnica, será gravado no Cadastro de Produto, aba "Cadastro", campo Código Desenho o código do desenho, informado na coluna Cód. SolidWorks (sem os espaços antes do código), para o produto informado na coluna Cód. Neo.
Somente será gravado o código do desenho se o produto não possuir esta informação.

Selecione o tipo de gravação que deverá ser feita no Cadastro Revisão Ficha Técnica.
Atualiza Revisão Ativa: Será alterada a revisão ativa existente para os produtos existentes na ficha técnica e seus componentes elaborados. Nesta opção será alterada a quantidade base para "1" (um).
Criar nova Revisão: Será cadastrada uma nova revisão para os produtos existentes na ficha técnica e seus componentes elaborados. A ficha técnica ativa atual será inativada.
Atualização Revisão Ativa Completa: Será feito o mesmo processo explicado na seleção Atualiza Revisão Ativa além de excluir as informações da revisão de ficha técnica ativa nas abas "Equipamentos", "Funções" e "Processos".

Caso não for encontrada uma revisão ativa para o produto principal e/ou algum de seus componentes, será cadastrada uma nova ficha técnica.
Se houver o produto cadastrado com o código da SolidWorks no NeoCorp Web, então esta coluna virá preenchida e a seleção também virá marcada.
O código da SolidWorks deve estar preenchido no Cadastro de Produto, aba "Cadastro", campo Código Desenho com o mesmo código do desenho, informado na coluna Cód. SolidWorks.
Devem ser desconsiderados os espaços no começo do código, caso houver.

Ao clicar neste botão será aberto, em uma nova aba, o programa Cadastro Revisão Ficha Técnica, para o produto ou componente selecionado da lista.

Ao clicar neste botão será aberto, em uma nova aba, o programa Duplicação de Produto, com o produto ou componente selecionado para ser duplicado.
O código do desenho será sugerido para agilizar o cadastro.

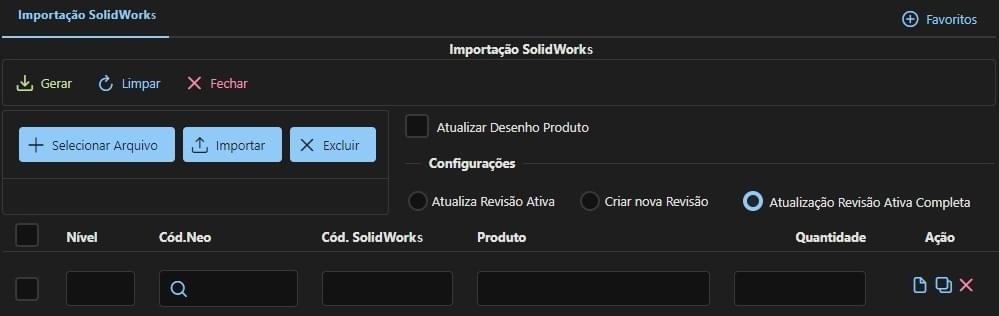

Importação SolidWorksTabelas -> Ficha Técnica -> Importação Solid Work [ImportacaoSolidWork]



Programa utilizado para importar arquivos do software SolidWorks. Esta importação irá facilitar no momento de cadastrar a ficha técnica dos produtos produzidos pela empresa.
Serão informados os detalhes de cada ação deste programa, a estrutura do arquivo a ser utilizado para importação e a funcionalidade do programa.
Não será informado como gerar o arquivo no software SolidWorks pois esta competência é da empresa Dassault Systèmes SolidWorks Corporation.


Gerar: Gerar a ficha técnica com os itens selecionados da lista do arquivo importado.
Limpar: Limpar as informações existentes neste programa.
Fechar: Encerrar este programa.

Selecionar Arquivo: Selecionar o arquivo a ser importado.

Atualizar Desenho Produto: Campo que, se marcado, cadastra o desenho nos produtos informados pelo usuário.
Configurações: Seleção de como deve ser gerada a ficha técnica do produto.

Após selecionar o arquivo, verifique cada item da lista do arquivo importado. A lista contém as seguintes colunas:
Seleção: Marque nesta coluna o(s) item(ns) para considerá-lo(s) na geração.
Nível: Máscara do nível do produto selecionado.
Cód.Neo: Código do produto existente no sistema NeoCorp Web.
Cód.SolidWorks:Código do produto existente no sistema da SolidWorks.
Produto: Produto selecionado.
Quantidade: Quantidade do produto selecionado.
Ação:

Abrir: Ação de abrir a ficha técnica onde se encontra o produto selecionado.

Duplicar: Ação de duplicar o produto selecionado.

Excluir: Ação de excluir o item selecionado.

Estrutura do arquivo

O arquivo deverá possuir a extensão ".txt" ou ".csv". A nomenclatura não irá afetar na importação do mesmo.
No interior do arquivo serão encontradas informações do equipamento, sua estrutura, quantidades, suas matérias-primas e quantidades da matéria-prima.
Cada linha do arquivo será referente ao produto principal a ser produzido ou componente ou peça ou matéria-prima. São 6 (seis) informações separadas por ponto e vírgula (;) conforme este exemplo: 00006;CHAPA DE AÇO;1;00009;CHAPA DE AÇO FUNDIDO;3

Para compreender cada informação existente nas linhas, segue abaixo o leiaute:
Tipo Descrição do Campo Obrigatório Observações Exemplos
Equipamento Código do Desenho Sim Esta é a informação do código do produto/equipamento/matéria-prima do SolidWorks.
Ao importar o arquivo, esta informação será visualizada na coluna Cód. SolidWorks.		 00006
ABC0-101
1ABC234DE-01-01
Equipamento Descrição Sim Esta é a informação da descrição do produto/equipamento/matéria-prima do SolidWorks.
Ao importar o arquivo, esta informação será visualizada na coluna Produto.		 CHAPA DE AÇO
Parafuso Sext, c/ Cab, Externo M20X30mm
Equipamento Quantidade do equipamento Sim Esta é a informação da quantidade do produto/equipamento/matéria-prima do SolidWorks.
Ao importar o arquivo, esta informação será visualizada na coluna Quantidade.		 1
45,9673
0,66
Matéria-prima Código do Desenho Não Esta informação não será importada. 00009
11158
Matéria-prima Descrição Não Esta informação não será importada. CHAPA DE AÇO FUNDIDO
Aço SAE 1020 Chapa 1/4'' (6,35mm)
Matéria-prima Quantidade da matéria-prima Não Esta informação não será importada. 3
1,29
0,11

Mesmo para as colunas que não são obrigatórias, é necessário haver a coluna. Exemplo de uma linha sem as informações obrigatórias:

1ABC234DE;PRODUTO PRINCIPAL DA FICHA TECNICA;1;;;

A primeira coluna poderá ser tabulada, ou seja, podem haver espaços até a primeira informação. Quando isto ocorrer, significa que este item se refere a um componente do item anterior.

O espaço de cada tabulação será sempre de 4 caracteres, ou seja, 4 espaços entre um nível e o próximo, como mostra a imagem acima.

Além de ser informado o espaçamento na coluna Cód. SolidWorks, será mostrado o nível na coluna Nível, como mostra o exemplo da imagem abaixo.

Funcionalidade do programa

Os detalhes de cada etapa abaixo, devem ser vistos na parte inicial deste documento.
Primeiramente, é necessário importar o arquivo. Clique no botão Selecionar Arquivo e informe o arquivo a ser importado.
Verifique as configurações de geração.
Após sua importação, serão informados todos os itens que compõe o produto na lista do arquivo importado.
Os itens que não tem a informação do produto na coluna Cód.Neo, não poderão ser marcados para importar, portanto, é necessário cadastrá-los no sistema. Utilize a função Duplicar Produto para agilizar o cadastro, se o produto for parecido com algum outro existente.
Confirme os itens que farão parte da ficha técnica deixando-os marcados.
Clique em Gerar.
